Problème électrique suite à grosse bétise.

Voir le sujet précédent Voir le sujet suivant Aller en bas

Problème électrique suite à grosse bétise.

Message  Tournicoti le Ven 7 Fév 2014 - 16:14

Bonjour,

J'ai voulu câbler une prise de charge sur mon SLK. Comme il pleuvait et que mon garage est étroit, je n'ai pas débranché la batterie car l'accès était difficile (depuis ma connerie, je me suis rendu compte trop tard que je pouvais sans soucis accéder à la batterie), j'ai voulu débrancher une cosse de + dans le bornier placé près de la suspension AVD, voir photo (pour situer cette photo, l'avant est à droite et la suspension AVD est en dessous):



J'ai protégé le châssis avec une serviette, mais elle n'était pas assez épaisse et il y a eu un arc. L'arc s'est produit entre la première borne (celle de droite) et la tôle de protection. Depuis je n'ai plus de courant dans l'habitacle (la vitre de porte se s'entre-ouvre même plus à l'ouverture, la clé de contact n'est plus reconnue...), mais j'en ai dans le coffre (serrure électrique + éclairage).

Ma batterie semble OK selon mon chargeur et j'ai vérifié tous les fusibles situés dans le compartiment moteur et coté tableau de bord conducteur sans trouver aucun fusible claqué.

Je ne sais pas comment accéder aux fusibles du coffre; j'ai l'impression qu'il faut démonter pas mal de truc pour y accéder.

Quelqu'un à une idée pour trouver ce qui a pu griller?

PS: ne me demandez pas pourquoi j'ai procédé comme un sagouin, j'ai plutôt l'habitude de faire correctement les choses, d'autant que sur le SLK il faut juste remettre à l'heure après une batterie débranchée.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  cattivik le Ven 7 Fév 2014 - 17:40

Ahia. affraid

1°) debranche la batterie et attends 10 seconds. NEGATIF DEBRANCHE' IMPERATiVEMENT

2°) avec un multimetre en mode "ohm" misure entre la lame au milieu et la borne qui a fais l'arc.

Si il y a continuité, le probleme est ailleurs, si non c'est dans le boitier, un gros fusible.... study

_________________

cattivik
Classe SLK
Classe SLK

Date d'inscription : 14/05/2013
Messages : 825

Age : 48
Localisation : Profond Sud-Est - Antibes (06)


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Tournicoti le Ven 7 Fév 2014 - 18:04

Cool, ça à l'air d'être de là que viens mon souci. Il n'y a plus de liaison entre le + batterie et cette borne.

Merci, je n'y avais pas pensé. Je pensais que ce boitier (que je n'ai pas ouvert) était une simple borne conductrice qui répartissait le +, je démontrai ça demain pour voir ce qui a cramé.

Ouf, je psychotais déjà sur un boitier électronique grillé.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Chris* le Ven 7 Fév 2014 - 18:16



J'espère que ce n'est qu'un fusible

Pat arrive, je vais lui en parler AVANT l'apéro

Sinon tu voulais installer quoi

_________________
ClicAnimaux.com - Cliquer pour Donner

Chris*
Admin
Admin

Date d'inscription : 12/05/2013
Messages : 7989

Age : 106
Localisation : Le Nooord ! ... Bergues pas si loin...


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  cattivik le Ven 7 Fév 2014 - 18:23

Et encore une pizza de gagnéé !!!  Very Happy

_________________

cattivik
Classe SLK
Classe SLK

Date d'inscription : 14/05/2013
Messages : 825

Age : 48
Localisation : Profond Sud-Est - Antibes (06)


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Tournicoti le Ven 7 Fév 2014 - 18:35

@Chris* a écrit:

Sinon tu voulais installer quoi
Je voulais juste brancher mes bornes à cosses de mon chargeur, pour gagner 0.6 secondes quand je le branche.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Chris* le Ven 7 Fév 2014 - 23:57



Oui Pat avait compris et m'a expliqué
Mais donc... ça se branche plutôt direct sur les cosses de batterie ce bidule

Pat ne voit pas comment ça se démonte, mais pour lui il doit y avoir de gros fusibles dans le boitier en photo ou voir si ce n'est pas tout le boitier à changer



_________________
ClicAnimaux.com - Cliquer pour Donner

Chris*
Admin
Admin

Date d'inscription : 12/05/2013
Messages : 7989

Age : 106
Localisation : Le Nooord ! ... Bergues pas si loin...


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Tournicoti le Sam 8 Fév 2014 - 17:10

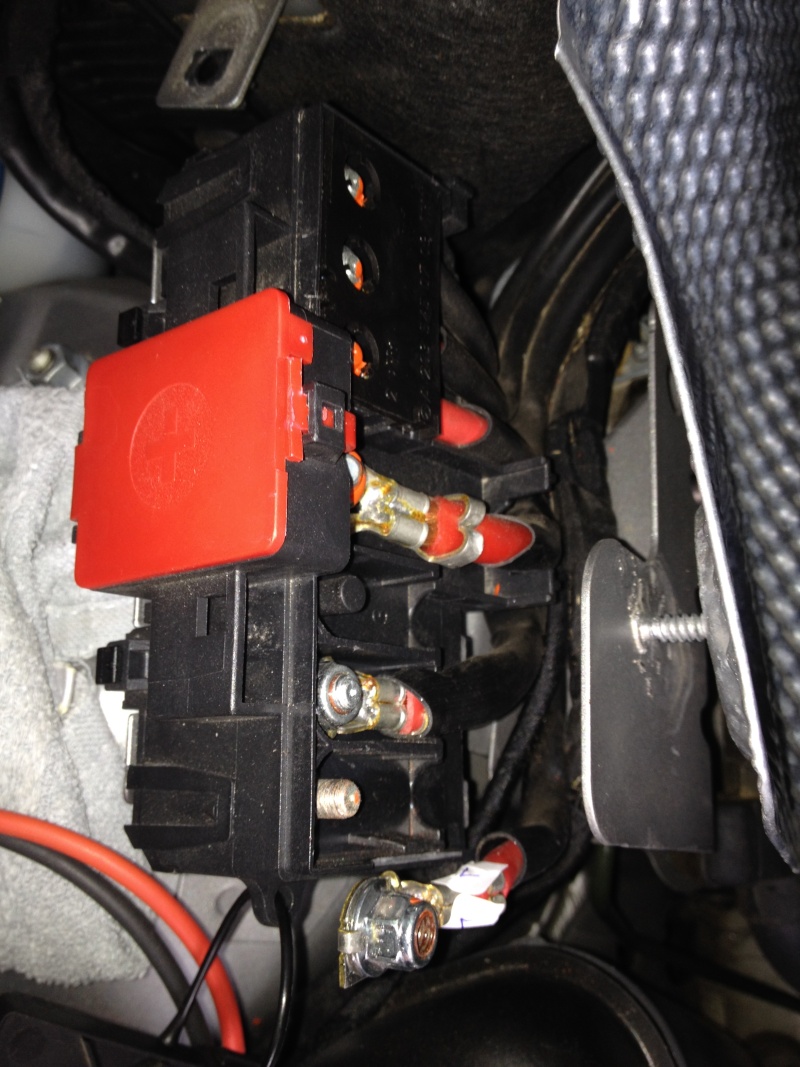

Voilà la bête. Pour la qualité des photos, l'iPhone n'est pas une bête en macro, d'où les flous.

Pour procéder il vous faut:
- débrancher la batterie (y'en a qui ont essayé, ils ont eu des problèmes)
- 1 bière pour réfléchir.
- un petit tournevis plat, des clés à pipe ou cliquet en 8, 10 et 13.
- 8 cure-dents
- de la loctite rouge
- 1 bière pour se récompenser.


Tout d'abord, il faut démonter le petit couvercle qui cache les bornes (pas de photo mais très simple: on dé-clipse les deux ergots et on bascule vers le bas) et ensuite le petit cache qui protège les 3 dernières bornes (en position sur la 2ème photo et enlevé sur la 1ère).
Ce cache est dur à enlever car les 3 ergots sont inaccessibles sauf celui de gauche. Pour enlever ce dernier, il faut le pousser vers l'intérieur car il est placé dans un guide "ouvert". Les deux autres sont dans des trous "fermés" et on devine en voyant l'ergot sur la photo que c'est délicat à enlever.


On dévisse les bornes (écrous imperdables) et on les repère pour les repositionner dans le bon ordre (pas les même valeurs de fusible). La photo a été prise avant le démontage du cache.

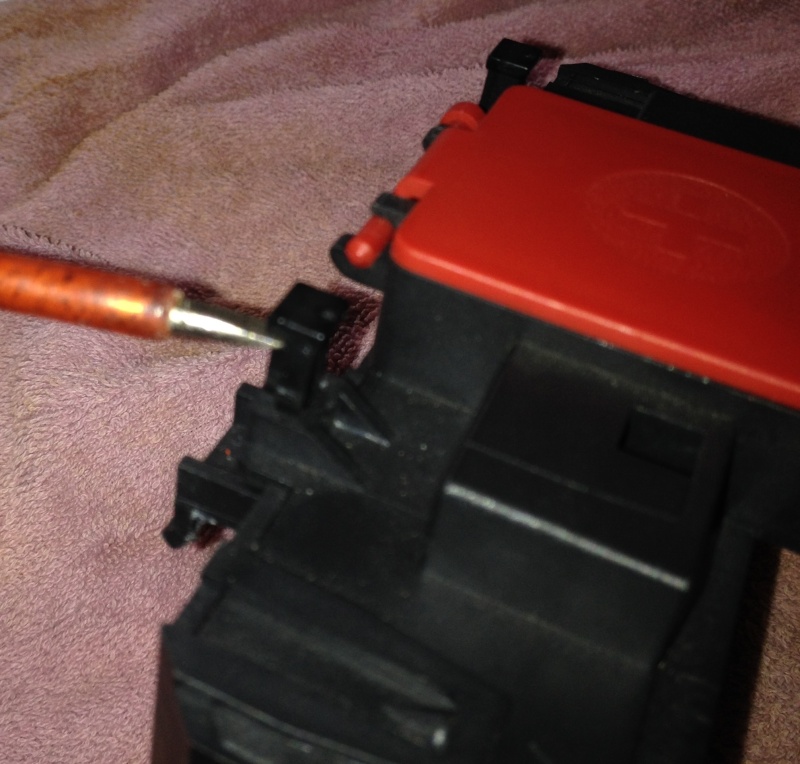

Ensuite on enlève les deux ergots. Pour retirer le boitier il faut juste les soulever (ce que j'avais fait), mais il faudra les retirer complètement par la suite, on peut donc les enlever tout de suite. Attention à être bien dans l'axe car c'est très serré et ces ergots sont fragiles. Une fois fait, décrocher le boitier en tirant vers le haut.

Principe de fixation:
- l'ergot est marqué par la flèche blanche. En position basse (enfoncé) il bloquent les clips jaunes.
- en rouge les 3 supports (2 en haut, un en bas)

Ergot démonté


Il faut impérativement enlever les ergots pour ouvrir le couvercle. Celui-ci est maintenu par 8 clips que j'ai ouvert et maintenu avec des cure-dents


Et voilà le bazar, moi c'est le 125 de droite qui a lâché. Ces fusibles n'étant pas dispo dans les centres auto, je vais devoir attendre lundi.



Pour le remontage il ne faut pas oublier de mettre de la loctite rouge, elle est bien visible sur les bornes. Bizarrement il y en a sur les bornes, mais pas sur les écrous des fusibles. J'en ajouterai.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  cattivik le Sam 8 Fév 2014 - 17:21

Sacrée mec, super boulot !  lol!  Hello

_________________

cattivik
Classe SLK
Classe SLK

Date d'inscription : 14/05/2013
Messages : 825

Age : 48
Localisation : Profond Sud-Est - Antibes (06)


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Tournicoti le Sam 8 Fév 2014 - 17:28

Ouaip, une connerie qui ne devrait pas me couter trop cher.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  LE-RESCATOR le Sam 8 Fév 2014 - 20:39

lol!

_________________

LE-RESCATOR
Modo
Modo

Date d'inscription : 21/05/2013
Messages : 710

Age : 52
Localisation : Pas de Calais, Chez les Baudets


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  PhilGA84 le Sam 8 Fév 2014 - 21:22

J'ai toujours pas compris ce qui t'a mis dans cette situation : tu voulais faire quoi exactement ?
Je charge ma batterie sans y toucher en connectant mon chargeur sur la borne sous le couvercle rouge puis l'autre pince sur l'écrou de l'amortisseur puis je branche mon chargeur

PhilGA84
Classe SLK
Classe SLK

Date d'inscription : 27/05/2013
Messages : 465

Age : 49
Localisation : Pertuis


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Harry le Sam 8 Fév 2014 - 21:25

En tous cas , bravo pour ce tuto !! C'est clair et bien fait...
Nickel Smile
Harry

_________________
La perfection est atteinte non pas  quand il n' y a plus rien à ajouter , mais quand il n'y a plus rien à retrancher.
Antoine de Saint-Exupéry

Harry
Classe SLK
Classe SLK

Date d'inscription : 01/10/2013
Messages : 342

Localisation : Aix en provence


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Tournicoti le Sam 8 Fév 2014 - 21:45

@PhilGA84 a écrit:J'ai toujours pas compris ce qui t'a mis dans cette situation : tu voulais faire quoi exactement ?
Je charge ma batterie sans y toucher en connectant mon chargeur sur la borne sous le couvercle rouge puis l'autre pince sur l'écrou de l'amortisseur puis je branche mon chargeur
Je pensais que cette boite était un simple répartiteur. En prise directe avec la batterie.
Avec mon chargeur (CTeck) j'ai deux types de connexions, par pinces (classique) ou par œillets à visser. Faire passer ce bout de câble vers la batterie m'obligeait à ajouter un passage étanche dans le compartiment batterie. Il y a deux câbles qui en sortent et je n'aurais pu ajouter le mien par ces passages car il aurait été cisaillé avec les vibrations.
Donc je pensais visser ce connecteur à œillets dans ce bornier et sur l'écrou d'amortisseur.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  PhilGA84 le Sam 8 Fév 2014 - 21:53

avec les pinces, ça marche impeccable pourtant !

PhilGA84
Classe SLK
Classe SLK

Date d'inscription : 27/05/2013
Messages : 465

Age : 49
Localisation : Pertuis


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Tournicoti le Sam 8 Fév 2014 - 21:56

@PhilGA84 a écrit:avec les pinces, ça marche impeccable pourtant !
C'était juste une manip en moins.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Chris* le Sam 8 Fév 2014 - 22:43



Bravo pour tes explications et les photos

Bon alors, et maintenant ? ... Tu branches tes fils de charge là ?

Content pour toi que ça ne soit pas trop grave

_________________
ClicAnimaux.com - Cliquer pour Donner

Chris*
Admin
Admin

Date d'inscription : 12/05/2013
Messages : 7989

Age : 106
Localisation : Le Nooord ! ... Bergues pas si loin...


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Harry le Sam 8 Fév 2014 - 23:12

Une SLK , fô que ça roule , pas de perf avec des fils.... Fô qu'ça roule j'vous dis....
Non mais

_________________
La perfection est atteinte non pas  quand il n' y a plus rien à ajouter , mais quand il n'y a plus rien à retrancher.
Antoine de Saint-Exupéry

Harry
Classe SLK
Classe SLK

Date d'inscription : 01/10/2013
Messages : 342

Localisation : Aix en provence


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  velivole51 le Sam 8 Fév 2014 - 23:29

Effectivement avec les pinces, ça marche bien, mais ça impose de démonter à chaque fois le capot plastique au dessus de la batterie !

_________________



SLK R171 350 FL / Argent Palladium /
Jantes 18" Keskin KT15 Titan Grey & SP Sport Maxx RT / Filtres KN

velivole51
Classe SLK
Classe SLK

Date d'inscription : 20/05/2013
Messages : 781

Age : 60
Localisation : Chalons-en-Champagne


http://www.chalons-planeur.net/

Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Tournicoti le Dim 9 Fév 2014 - 8:33

Velivole51, même pas besoin de le démonter. Tu as le + jusque sous le petit capot rouge du boîtier que j'ai démonté. Et le - sur une vis placée sur l'amortisseur.

_________________
SLK 280 BVA Edition 10 Gris Magno Alanite.

Tournicoti
Classe B
Classe B

Date d'inscription : 29/05/2013
Messages : 83

Localisation : Lille


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  velivole51 le Dim 9 Fév 2014 - 8:37


Merci de l'info, j'avais jamais trop regarder ca

_________________



SLK R171 350 FL / Argent Palladium /
Jantes 18" Keskin KT15 Titan Grey & SP Sport Maxx RT / Filtres KN

velivole51
Classe SLK
Classe SLK

Date d'inscription : 20/05/2013
Messages : 781

Age : 60
Localisation : Chalons-en-Champagne


http://www.chalons-planeur.net/

Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Chris* le Dim 9 Fév 2014 - 10:04

@velivole51 a écrit:
Merci de l'info, j'avais jamais trop regarder ca



Jai même mis des photos une fois  ... fallait même pas lire

_________________
ClicAnimaux.com - Cliquer pour Donner

Chris*
Admin
Admin

Date d'inscription : 12/05/2013
Messages : 7989

Age : 106
Localisation : Le Nooord ! ... Bergues pas si loin...


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  velivole51 le Dim 9 Fév 2014 - 11:07

Oui, mais en ce moment il faut un temps fou pour charger les photos sur mon PC, alors parfois je zappe

_________________



SLK R171 350 FL / Argent Palladium /
Jantes 18" Keskin KT15 Titan Grey & SP Sport Maxx RT / Filtres KN

velivole51
Classe SLK
Classe SLK

Date d'inscription : 20/05/2013
Messages : 781

Age : 60
Localisation : Chalons-en-Champagne


http://www.chalons-planeur.net/

Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  gegedej le Dim 9 Fév 2014 - 18:48

 ,
   Tourniccoti (pour le tuto, pas pour la bêtise    )
Très  ce tuto.
Il mériterait sa place dans les tutos
 Hello

_________________
 tous les chiens méritent une famille, mais toutes les familles ne méritent pas un chien

SLK la moto à 4 roues

gegedej
Modo
Modo

Date d'inscription : 12/08/2013
Messages : 3595

Age : 65
Localisation : 59300 Valenciennes


Revenir en haut Aller en bas

Re: Problème électrique suite à grosse bétise.

Message  Contenu sponsorisé Aujourd'hui à 19:03


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
